ROBERTO CHUST CARVALHO, IGOR FREDERICO STOIANOV COTTA, HENRIQUE RAYMUNDO

-----------------------------------------------------------------------------------

Dados a respeito da edificação a ser analisada pelo programa:

Figura1 - Edifício comercial com dois pavimentos.

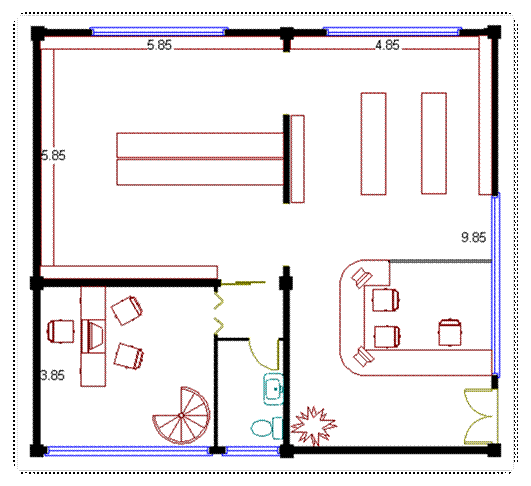

Figura 2 - Planta do pavimento térreo, sem escala.

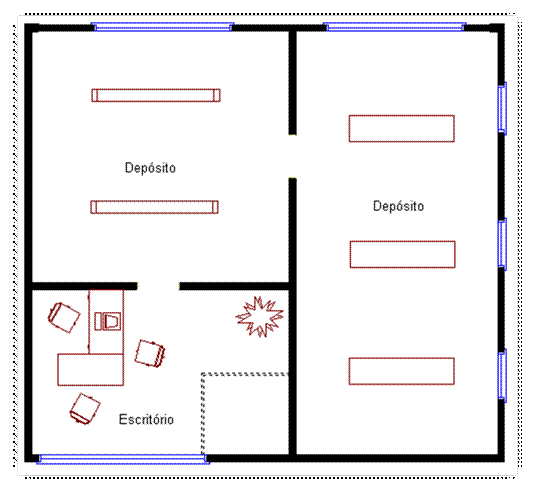

Figura 3 - Planta do pavimento superior, sem escala.

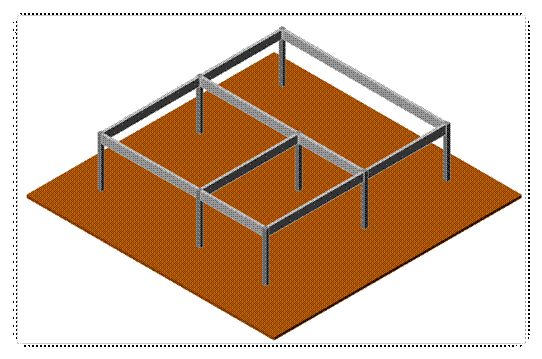

No figura 4 é mostrada a perspectiva esquemática dos elementos estruturais da edificação, que serão construídos em concreto armado. Estão indicadas as seis vigas presentes e os oito pilares. Por questões de visualização, as lajes da edificação não foram mostradas. Sabe-se que cada viga tem uma dimensão de 12 cm de largura por 50 cm de altura. Já os pilares têm a forma quadrada, com dimensão de lado igual a 20 cm; sua altura é de 3 m.

Figura 4 – Perspectiva da estrutura de concreto armado da edificação em questão.

Sabe-se que todas as paredes do pavimento superior se apóiam nas vigas. Além disso, pode-se considerar como carga acidental na laje da edificação um valor de 5 kN/m² (tal valor pode variar, dependendo da finalidade do edifício). Com os dados descritos acima e pela observação das figuras 1, 2, 3 e 4 é possível iniciar a utilização do programa “FORMAS”.

Iniciando o programa “formas.lsp”

Após o programa AutoCAD ser inicializado, o usuário deve iniciar o programa “FORMAS”. Com base na planta arquitetônica das figuras 2 e 3, o usuário tem condições de inserir os eixos da edificação.

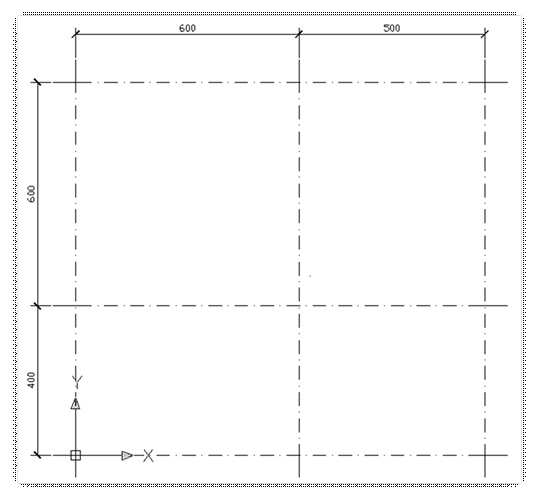

Na figura 25 observam-se os eixos desenhados pelo programa. O usuário deve atentar-se ao fato que as medidas inseridas no programa são de eixo a eixo das paredes da planta, e não de face a face das mesmas. Além disso, as medidas foram inseridas com unidades em centímetros.

Figura 5 – Eixos representativos da estrutura em questão. As medidas indicadas são de eixo a eixo das paredes.

Tomando como base novamente a figura 2 e também a figura 4, é possível o usuário inserir os pilares nos eixos desenhados. Deve-se ter cuidado em não inserir pilares em intersecções de eixos diferentes daquelas da estrutura que está sendo estudada.

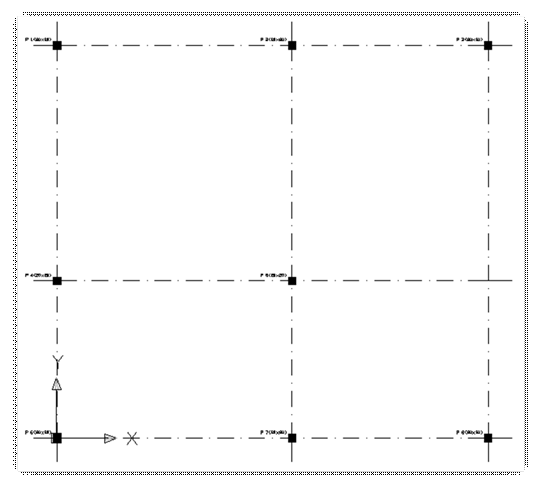

A figura 6 indica agora os eixos com os pilares já inseridos (deve-se lembrar que a inserção foi feita da esquerda para a direita e de cima para baixo).

Figura 6 – Pilares inseridos no eixo da estrutura em questão.

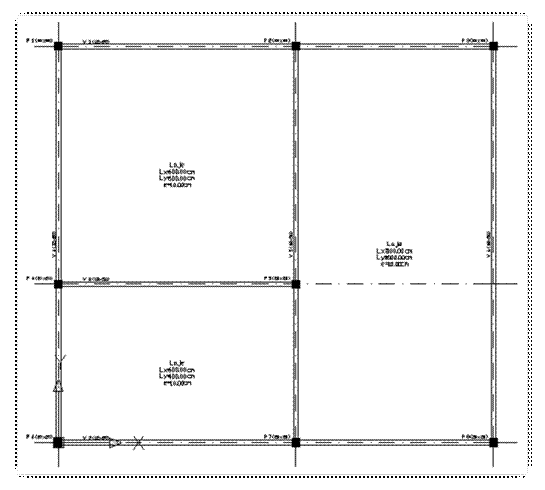

Com base na figura 4 é possível inserir as vigas e as lajes na estrutura. A figura 7 mostra a estrutura

com todas as vigas e lajes inseridas.

Figura 7 – Estrutura com as vigas e as lajes inseridas.

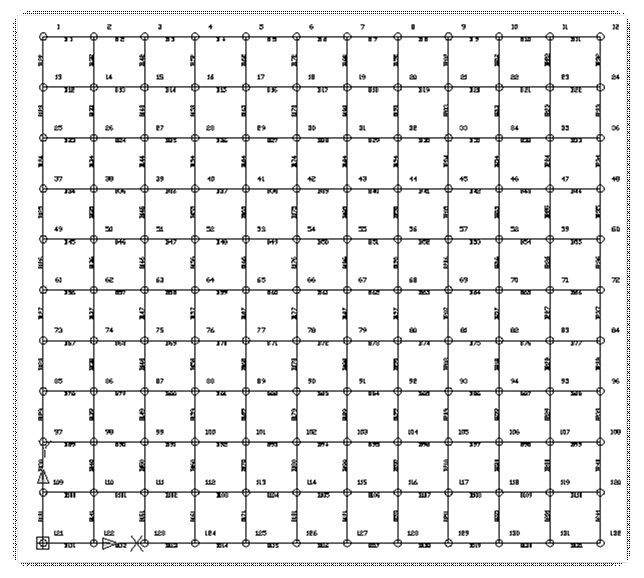

Posteriormente será gerada a grelha equivalente da estrutura. Neste exemplo foram inseridas 11 divisões verticais e 10 divisões horizontais. A figura 8 indica a grelha gerada, juntamente com os 132 nós e as 241 barras numeradas.

Figura 8 – Grelha equivalente gerada, da estrutura da figura 7.

Visualização de resultados

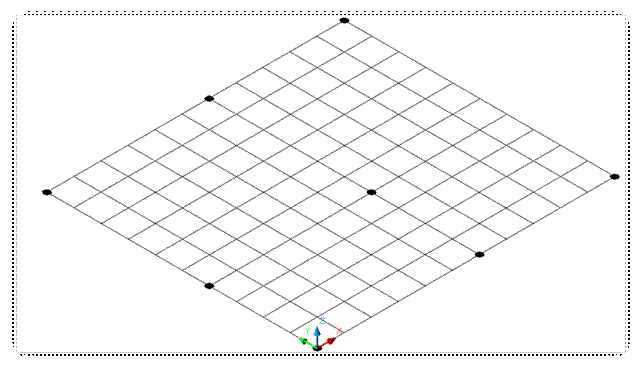

Grelha equivalente da estrutura, observada em perspectiva

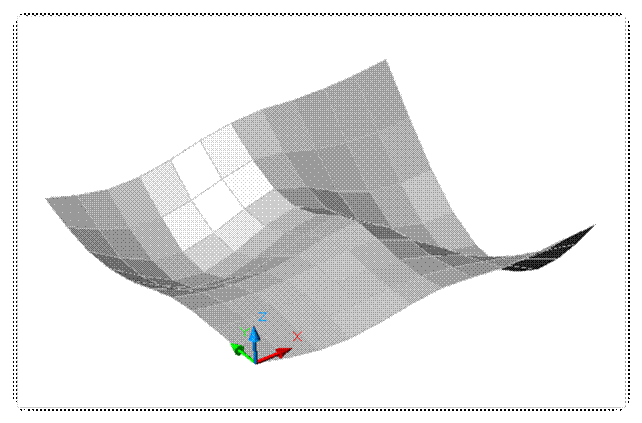

Visualização em perspectiva da estrutura prismática com a deformação devido a ação vertical.
